Vacuüm brake booster 6 cylinder '66

[berRpee]

He allemaal,

Ik ben bezig met mijn de montage van de SSBC A120-5 conversiekit op mijn 6 cylinder Mustang van '66.
Vraag is nu, waar pak ik mijn vacuüm vandaan voor de brake booster? Ik kan nergens een duidelijke uitleg vinden waar ik het beste een aansluiting kan maken. De een zegt een T stuk monteren bij het vacuüm punt van de C4 bak. De ander zegt, niets splitsen want zo genereer je te weinig vacuüm... heeft iemand toevallig duidelijke foto's waar ik m het beste kan aansluiten en wat ik nodig heb ervoor?

Thanks alvast

[Dakloos]

Heb je hier wat aan?

[berRpee]

Heb je hier wat aan?

Dankje Erwin, die had ik ook ergens zien staan, maar kon m niet zo goed plaatsen toen ik op zoek was..als ik t zo zie moet ie dus toch komen waar de c4 aansluit? Ben denk ik niet zo'n ster in t lezen van die schema's

[berRpee]

Nog wat foto's van de zooi onder de motorkap

gas near me open now

[Dakloos]

Zover ik het kan beoordelen zit er, op de tweede foto, rechts onder je carburateur een vacuüm aansluiting voor je automaat. Volgens de tekening zit daar bij een 6 cilinder met automaat en rembekrachtiger iets ingeschroefd met 2 aansluitingen. Daar moet je dus je bekrachtiger op één of andere manier op aansluiten.....

[berRpee]

Zover ik het kan beoordelen zit er, op de tweede foto, rechts onder je carburateur een vacuüm aansluiting voor je automaat. Volgens de tekening zit daar bij een 6 cilinder met automaat en rembekrachtiger iets ingeschroefd met 2 aansluitingen. Daar moet je dus je bekrachtiger op één of andere manier op aansluiten.....

Dankje. Dit vermoeden had ik ook al. Alleen het zoeken naar een dergelijk verloopstukje is nog ff werk. Uiteindelijk zou het dus een soort T stuk moeten zijn die beide kan voorzien van voldoende vacuüm. Maar volgens mij zit de PCV hier op aangesloten op dit moment?

Die blauwe koppeling loopt wel naar de automaat.

[Dakloos]

Die blauwe koppeling loopt wel naar de automaat.

Die moet je hebben

[berRpee]

Die blauwe koppeling loopt wel naar de automaat.

Die moet je hebben

Thanks voor je advies

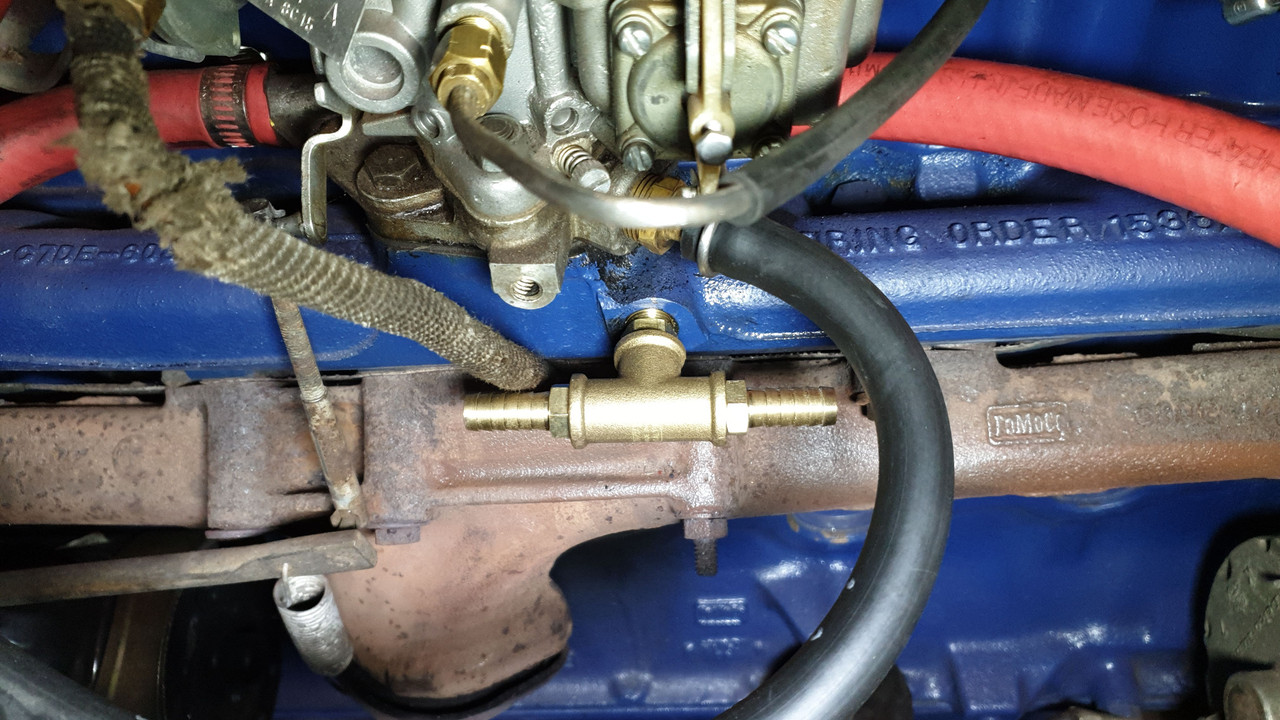

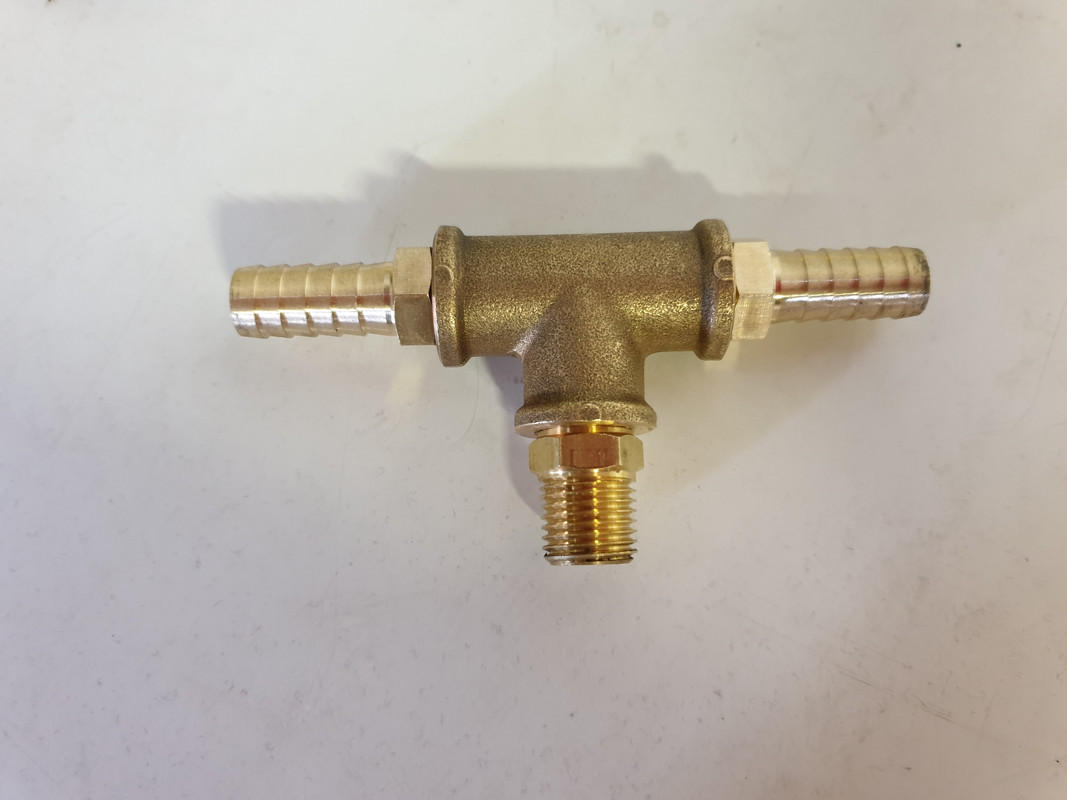

Heb het als volgt opgelost (hoop ik)
